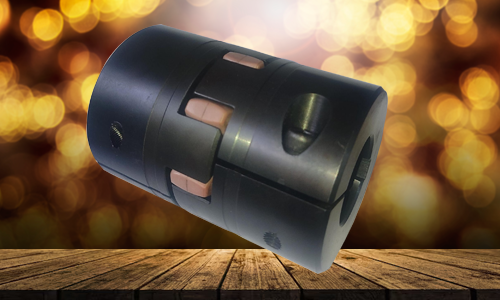

GR Couplings

Technical Data

GR Couplings With Blacodise

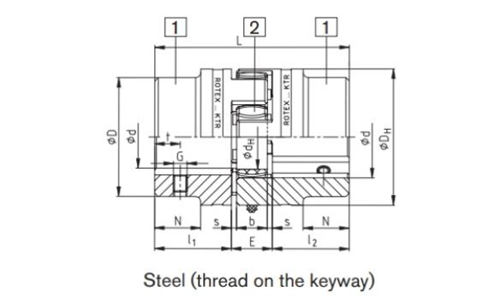

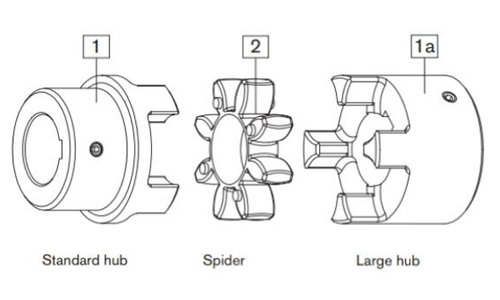

Size Component Spider (part 2) Rated torque [Nm] Dimensions [mm]
Finish bore d (min-max) General Thread for setscrew
92 Sh-A 98 Sh-A 64 Sh-D L 11:2 E b s DH dH D N G t TA [Nm]
19 1a 10 17 21 0-25 66 25 16 12 2 40 18 40 - M5 10 2
24 1a 35 60 75 0-35 78 30 18 14 2 55 27 55 - M5 10 2
28 1a 95 160 200 0-40 90 35 20 15 2,5 65 30 65 - M8 15 10
38 1a 190 325 405 0-48 114 45 24 18 3 80 38 70 27 M8 15 10
42 1a 265 450 560 0-55 126 50 26 20 3 95 46 85 28 M8 20 10
48 1a 310 525 655 0-62 140 56 28 21 3,5 105 51 95 32 M8 20 10
55 1a 410 685 825 0-74 160 65 30 22 4 120 60 110 37 M10 20 17
65 1a 625 940 1175 0-80 185 75 35 26 4,5 135 68 115 47 M10 20 17
75 1a 1280 1920 2400 0-95 210 85 40 30 5 160 80 165 53 M10 25 17
90 1a 2400 3600 4500 0-110 245 100 45 34 5,5 200 100 160 62 M12 25 40
100 1 3300 4950 6185 0-115 270 110 50 38 6 225 113 150 89 M12 30 40
